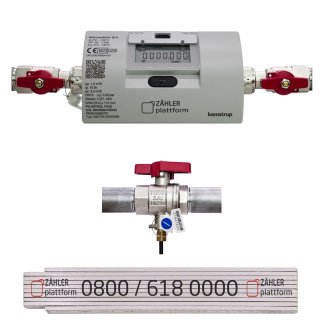

Neuer Wärmezähler MULTICAL® 303 Qn 1,5 BL 110mm Eichung 2024
inklusive Einbausatz 3/4"
Anwendung
MULTICAL® 303 ist der kompakte Allround Wärme- und Kältezähler, der mit seinen minimalen Abmessungen überall installiert werden kann. Der Zähler kann während der Installation auch in den meist kompakten Anlagen gedreht werden, weshalb die Anzeige immer optimal abgelesen werden kann.
Der robuste Metall Durchflusssensor verträgt Dauertemperaturen von bis zu 130 °C, ist effizient gegen Kondensation geschützt und kann sowohl in PN16- als auch PN25-Anlagen verwendet werden. Der Durchflusssensor basiert auf Kamstrups einzigartiger Ultraschalltechnik, die eine extrem lange Lebensdauer sichert - auch in Wärmesystemen, die Magnetit enthalten.
Funktionalität
MULTICAL® 303 besteht aus einem Durchflusssensor basiert auf Ultraschall, einer elektronischen Anzeigeeinheit und einem Pt500-Fühlersatz. Alle Teileinheiten sind separat geeicht und danach zu einem Wärme-, Kälte- oder Wärme-/Kältezähler zusammengefugt, der nicht auseinander genommen werden darf.
Der Zähler hat einen eingebauten Datenlogger, der alle relevanten Register von den letzten 960 Stunden, 460 Tagen, 24 Monaten und 15 Jahren speichert. Während der Installation kann der Zahler auf die Installation des Durchflusssensors in entweder Vorlauf oder Rücklauf konfiguriert werden. Darüber hinaus können Energieeinheit und Auflösung sowie Datum/Zeit und M-Bus-Adresse
mit einem Tastendruck ohne Spezialwerkzeug gewählt werden.
- Made in Dänemark
- bewährte Qualität durch lange Herstellertradition
- Vor Ort konfigurierbar auf Vorlauf oder Rücklauf (Standard)
- Optische Schnittstelle
- Rechenwerk abnehmbar, Verbindungskabel 120 cm, inkl. Wandhalterung
- Schutzart IP 65
- Druckstufe PN16 und PN25
- Mediumstemperatur 2 ….130 °C
- Druckverlust unter 0,1 bei allen Größen
Technische Daten:
|
Nenndurchfluss qp in m³/h
|
1,5
|
|
Minimaldurchfluss qi in l/h
|
15
|
|
Maximaldurchfluss qs in m³/h
|
3
|
|
Einbaulänge in mm
|
110
|
|
Anschlussgewinde
|
G3/4B
|
|
Nennweite in DN
|
15
|
|
Nenndruck in bar
|
16 / 25
|
|
Temperaturfühler Ø in mm
|
5,2
|
|
Fühlerkabellänge Vorlauf in m
|
1,5
|
|
Einbauort
|
Rücklauf
|
|
Messmedium
|
Warmwasser
|
|
Temperaturbereich in °C
|
2 – 130
|
Der Einbausatz für den Wärmezähler mit Direktmessung
Bei Neuinstallationen von Wärmezählern ist Direktmessung ( Fühler direkt im Medium ) vorgeschrieben.
Mit diesem Einbausatz erfüllen Sie alle gesetzlichen Anforderungen und
auch der Eichaustausch nach 5 Jahren ist durch die kompakte Bauweise sehr einfach.
Der Einbausatz besteht aus folgenden Einzelkomponenten:
- 2 Stück Kugelhahn mit Überwurf
-
1 Stück Kugelhahn mit Messstutzen (M10x1)
Die Kugelhähne ermöglichen den einfachen Einbau von Wärmezählern direkt in die Rohrleitung.
Durch die kompakte Bauweise des Einbausatzes entweicht bei Wartungsarbeiten am Wärmezähler
kaum Wasser aus dem geschlossenen Heizungssystem.
Durch die an den Kugelhähnen vorhandenen Überwurfverschraubungen lässt sich ein Zähler leicht montieren.
Der Temperaturfühler (5,0 bzw. 5,2 mm) lässt sich in dem Kugelhahn mit Messstutzen und einer Fühlerverschraubung
( liegt neuen Wärmezählern bei ) ebenfalls sehr einfach montieren. Hier ist speziell darauf zu achten
den Kugelhahn so zu montieren, dass der O-Ring im Messstutzen leicht zu erreichen ist, da dieser
beim Eichaustausch immer gewechselt werden muss, um Wasserschäden zu vermeiden.
Die Sicherheitsgriffe verfügen über eine Blockier Funktion. Am Messstutzen, sowie an den Überwurfmuttern
befinden sich Plombier Bohrungen. Diese erleichtern die Sicherung mit Plomben gegen Manipulation.
- Made in Germany
- bewährte Qualität durch lange Herstellertradition
- vernickelt
- DVGW ( für Trinkwasser) zugelassen
- Sicherheitsgriff mit Blockier Funktion
-
Plombier Bohrung am Messstutzen
Und das Sie immer alles unter Kontrolle haben, legen wir Ihnen zu der Bestellung noch einen schönen Zollstock dazu.
Pro Bestellung wird ein Zollstock dazugelegt. Auf dem ist unsere kostenfreie Hotline, falls es doch einmal kompliziert
werden sollte immer schnell zur Hand.
